1、SRv6 Policy简介

SRv6 Policy是在SRv6技术基础上发展的一种新的引流技术。

SRv6 Policy路径表示为指定路径的段列表（Segment List），称为SID列表（Segment ID List）。每个SID列表是从源到目的地的端到端路径，并指示网络中的设备遵循指定的路径，而不是遵循IGP计算的最短路径。

如果数据包被导入SRv6 Policy中，SID列表由头端添加到数据包上，网络的其余设备执行SID列表中嵌入的指令。

SRv6 Policy可以在转发器上静态配置（CLI），也可以由控制器上动态创建然后传递给转发器（BGP SRv6 Policy）。

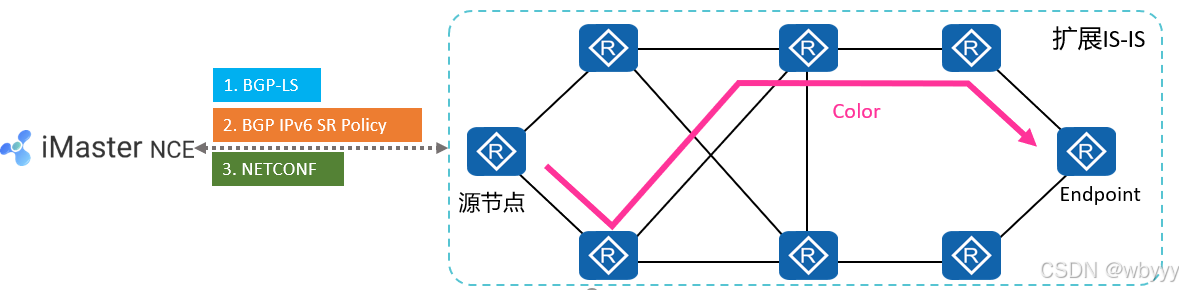

•在骨干网中，依赖控制器（iMaster NCE-IP）建立SRv6 Policy路径：

1.控制器通过BGP-LS（Link-state）收集扩展IGP协议收集的拓扑信息，用于计算SRv6 Policy路径和状态呈现。

2.控制器通过BGP IPv6 SR Policy协议向源节点下发SRv6 Policy信息（headend、color、endpoint等）。

•除了通过iMaster NCE-IP下发SRv6 Policy之外，也可以通过手工的方式部署SRv6 Policy。

2、标识SRv6 Policy

一个SRv6 Policy有一个元组标识<headend, color, endpoint>。

对于一个指定的源节点，SRv6 Policy由<color, endpoint>标识：

（1）头端（headend）：SRv6 Policy生成的节点，一般是全局唯一的IP地址。

（2）颜色（color）：32比特扩展团体属性，用于标识某一种业务意图（例如低延时）。

SRv6 Policy携带的扩展团体属性，32位的数值，携带相同Color属性的BGP路由可以使用该SRv6 Policy

（3）尾端（endpoint）：SRv6 Policy的目的地址，一般是全局唯一的IPv6地址。

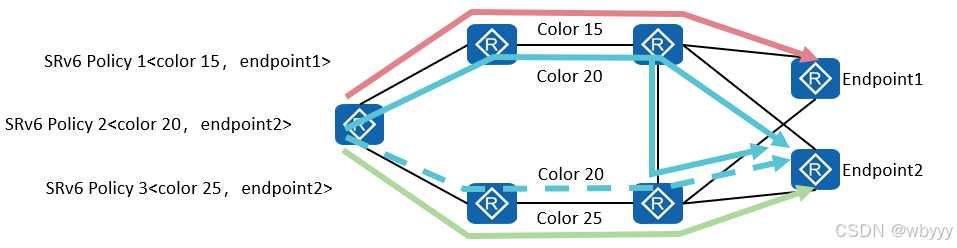

在特定头端，color和endpoint被用于标识SRv6 Policy转发路径。

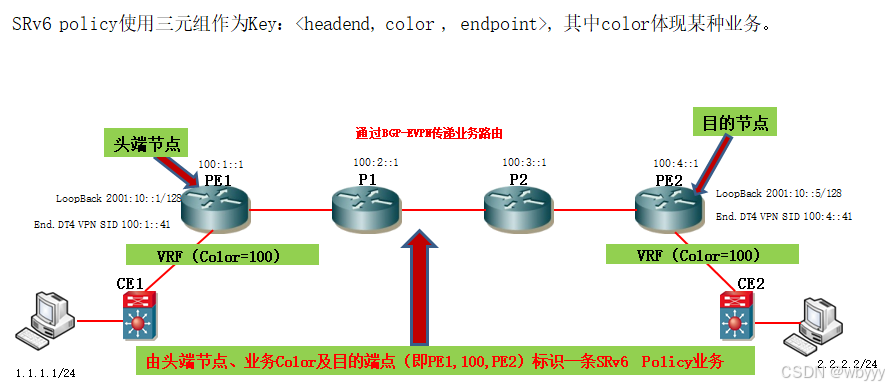

SRv6 policy使用三元组作为Key：<headend, color , endpoint>, 其中color体现某种业务。

3、SRv6 Policy路径模型

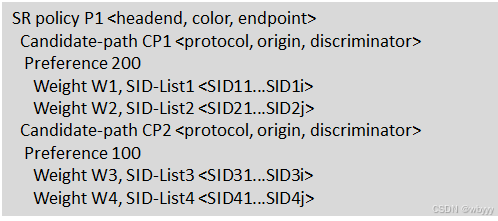

一个SRv6 Policy可以包含多个候选路径（Candidate Path）。候选路径携带优先级属性（Preference）。优先级最高的有效候选路径为SRv6 Policy的主路径，优先级次高的有效路径为SRv6 Policy的备份路径。

一个候选路径就是SRv6 Policy通过静态配置或BGP IPv6 SR Policy向头端发送的基础单元。

Segment List附带权重（Weight）来控制SRv6路径的负载分担。

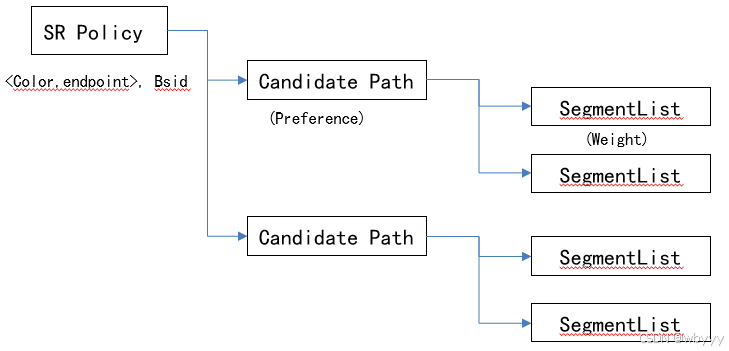

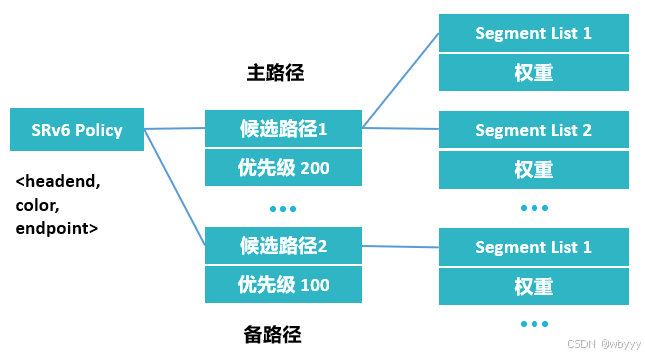

SRv6 Policy模型层次结构

Segment Routing流量工程使用SRv6 TE Policy来引导流量通过网络.

•SRv6 policy使用三元组作为Key：<headend, color , endpoint>, 其中color体现某种意图，常见的对应一组约束条件，在确定的头节点上可以只使用<color,endpoint>作为一个SRv6 TE Policy的key。

•在一个SRv6 TE Policy下可以含有多个不同优先级的candidate path，它们之间是主备保护的关系。

•在一个candidate path下可以含有多个不同的segment list，它们之间是负载分担的关系（ECMP/UCMP）。

•一个segment list由若干SID形成的序列组成

4、SRv6 Policy路径建立概述

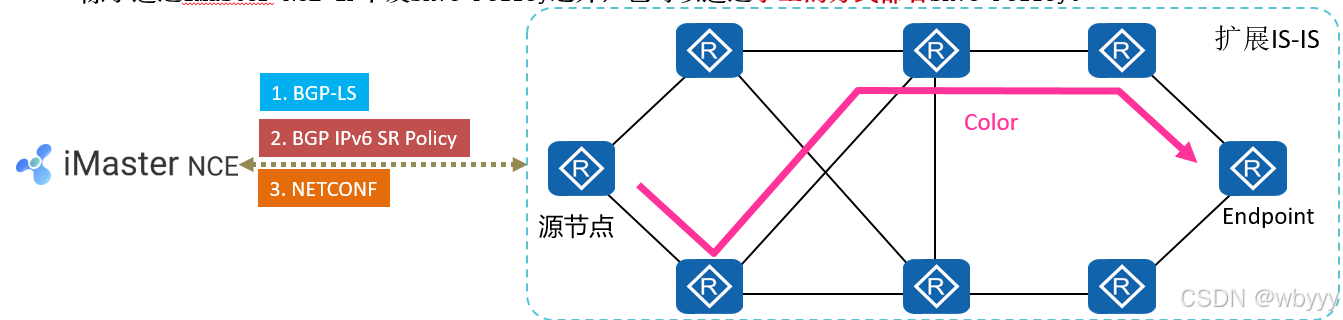

在华为SRv6 Policy解决方案架构中，依赖控制器（iMaster NCE-IP）建立SRv6 Policy路径：

1.控制器通过BGP-LS（Link-state）收集扩展IGP协议收集的拓扑信息，用于计算SRv6 Policy路径和状态呈现。

2.控制器通过BGP IPv6 SR Policy协议向源节点下发SRv6 Policy信息（headend、color、endpoint等）。

在华为SRv6 Policy解决方案中，还会使用NETCONF协议，该协议主要用于下发业务接口、路由策略（添加Color属性）等其他配置。

除了通过iMaster NCE-IP下发SRv6 Policy之外，也可以通过手工的方式部署SRv6 Policy。

5、SRv6 policy创建

根据Policy的工作模式分为两种模式：主备和负载。在这种模式下需要创建的路径数量如下：

（1）主备模式：创建2个路径，路径下配一条SID List，选择一条高优先级的候选路径作为业务的工作隧道。

（2）负载模式：创建1个路径，路径下创建多条SID List ，由多条SID List实现负载分担，通过list的权重比

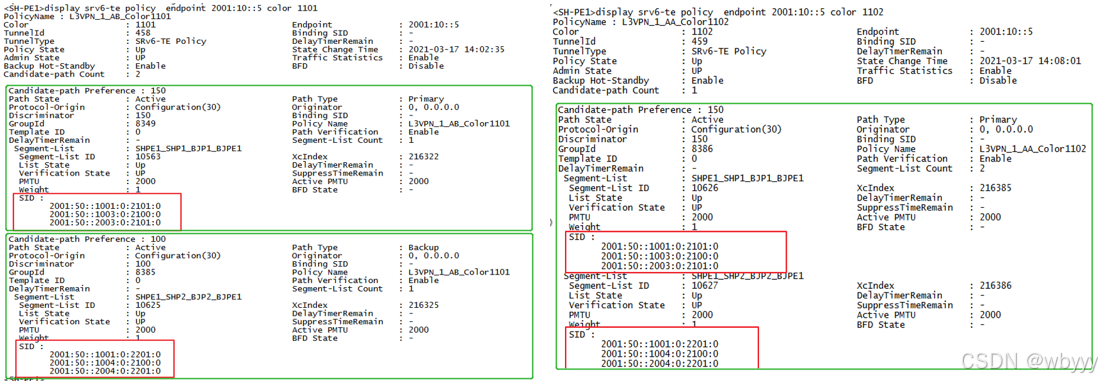

主备模式的Policy表项中会有两个候选路径（绿框），每个路径有一个List （红框）

负载模式的Policy表项中只有一个候选路径（绿框），每个路径有两个List及以上（红框）
